توصيل الدائرة
شاشة الـ LCD تحتاج إلى 6 منافذ رقمية ‘digital pins’ من الأردوينو كمخارج رقمية ‘digital outputs’ .
كما تحتاج لطاقة 5V و مخرج أرضي GND.

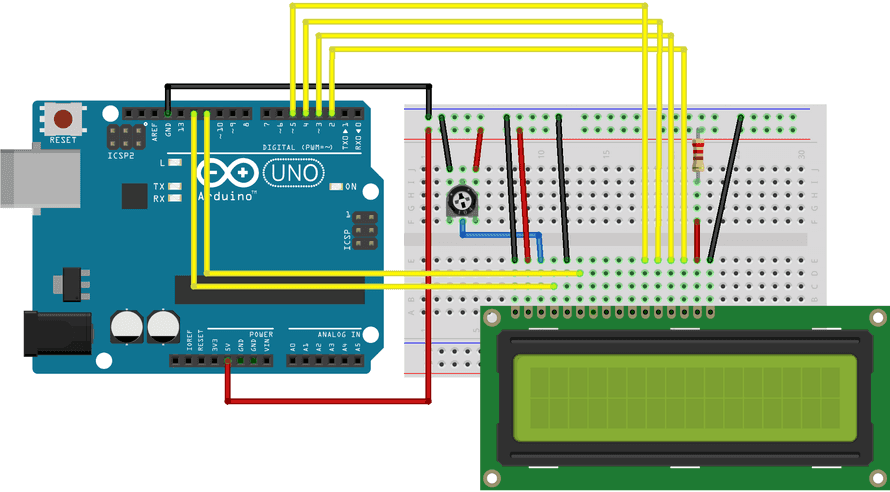

هنالك بعض التوصيلات التي عليك ربطها، لذلك من الأفضل أن تضع شاشة الـLCD بمحاذاة لوح التجارب بحيث نستطيع من تعقب التوصيلات بشكل صحيح كما في صورة التصميم السابقة.
تذكر أن السلك الأصفر الطويل هو ما يربط المقاوم المتغير بمنفذ pin 3 لشاشة الـLCD. المقاوم المتغير وظيفته هنا هي لتغيير درجة سطوع الشاشة.
